| 德国温泽（wenzel）三坐标测量机系列 |
|

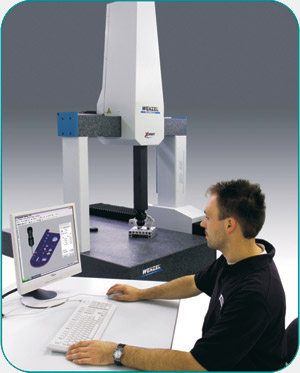

德国温泽（wenzel）XOrbit系列 |
| 德国温泽（wenzel）XOrbit系列-全球市场上的新型号。其核心部件均在德国生产。德国温泽（wenzel）XOrbit系列针对欧洲、美国和亚洲市场，分别在德国、美国和上海设置了装配工厂。德国温泽（wenzel）XOrbit系列是专为生产过程和质量控制而设计的快速测量机型。 |
 |
| 应用领域包括： |
·生产过程，来料检验和传统质量控制
·各种自由曲面零件的测量
·批量和单个零件的测量
·托盘固定零件自动测量 |
| 其秉承了WENZEL高品质的特性： |
·数十年三坐标测量机制造经验的结晶，更适合工业测量需求。
·三轴均采用天然黑色花岗岩材料以保证各轴具有相同的热力学性能。
·预应力空气轴承环抱式设计，与平台集成为一体的Y轴导轨和全封闭的
·X轴、 Z轴结构、不但提高了机器的抗震性和机械精度，而且确保了机械设备卓越的动态性能和长期的稳定性。
·模块化设计的结构，维护极其方便。 |
| 机型 |
XOrbit55 |
XOrbit87 |
| 测量范围 X |
[mm] |
500 |
500 |
800 |
800 |
| 测量范围 Y |
[mm] |
700 |
1000 |
1000 |
1500 |
| 测量范围 Z |
[mm] |
500 |
500 |
700 |
700 |
| 台面可用尺寸 |
[mm] |
800×1500 |
800×1850 |
1100×1840 |
1100×2340 |
| 机器重量 |
[kg] |
1250 |
1450 |
2650 |
3000 | |
 |
 |
 |
工作台、横梁和Z轴均采用天然黑色
的花岗岩，使所有轴具有相同的热力
学性能。 |
气浮轴承系统保证零磨损和流畅操作。 |
Y轴导轨与工作台一体化设计，提高了机器
的抗震性和机械精度，并确保了机械设备卓
越的动态性能和精度的长期稳定性。 | |
花岗岩
无与伦比的材料特性 |
|
比重（kg/dm3 ） |
热膨胀系数(1/k) |
截面导热率(w/mk) |
| 钢 |
7.80 |
10.4*10-6 |
42-63 |
| 铝 |
2.90 |
23.8*10-6 |
210 |
| 陶瓷 |
3.40 |
8.0*10-6 |
28 |
| 花岗岩 |
2.77 |
6.5*10-6 |
2.5 | |
