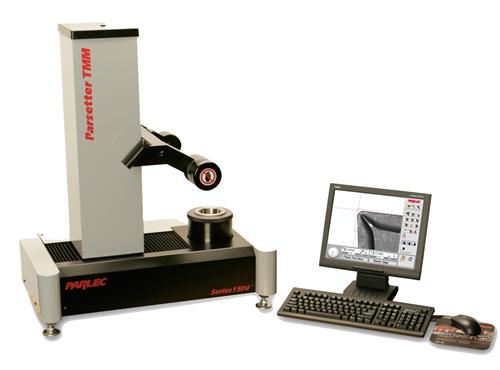

功能与特性:
测量范围
• 直径:320mm 或 420mm
• 高度:400mm或500mm或600mm
• 测量尺寸可根据实际要求任意组合,所有测量范围度包含了额外的50mm过主轴中心量程
使用范围
• 可用于测量刀具的直径、长度、圆弧半径、夹角、主偏角、负偏角、跳动、切削刃记忆与比较、相对坐标测量及合并刀具二维图像
• 适用于测量各类铣刀、镗刀、钻头、螺纹工具、复合刀具以及非标刀具等
显示精度
• 显示精度1μm
定位

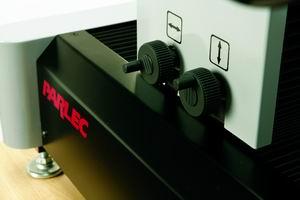

• 符合人体工程学的快速移动与定位,可选1μm 的X轴/Z轴微调及气动锁紧功能
光栅尺
• 采用两组德国海德汉LIDA 487光栅尺,分辨率:0.5μm
主轴
• 标准配置为ISO50 或 ISO40 主轴,主轴硬度高达HRC63,具有极好的耐磨性,确保长期使用的高精度
• 采用两组美国铁姆肯高精度滚针轴承,先装配后磨配,主轴同心度为 1μm
• 主轴和变径套有ISO、HSK和VDI多种标准规格选择,也可根据客户需求定制
• 360度任意位置锁紧,可选4X90度分度及主轴气动夹紧
底座
• 优质延展性铸铁材料,水平对称结构和防震设计,确保良好的重复测量精度
• 对刀仪的基座建造在抗重压的钢结构柜上,确保长期使用的稳定性
水平和立式滑轨
精确磨制的高品质铸铁立柱和底座配合, 轨道全部经过淬硬和磨配
轴承和轨道通过折叠带与外部环境隔离,免受到外界环境的破坏
尺寸和重量(参考)
• 总长度:748mm(30”)
• 宽度:527mm(21”)
• 高度:890mm(35”)w/400mm-Z轴
1115mm(44”)w/600mm-Z轴
• 平均装箱重量约为:234kg(515lbs)
工作条件
• 电源:220V±5% 50HZ
• 气源:0.4~0.6MPa
• 温度:-10°C ~ 40°C(建议)
• 湿度:≤90%(建议)
