1简介

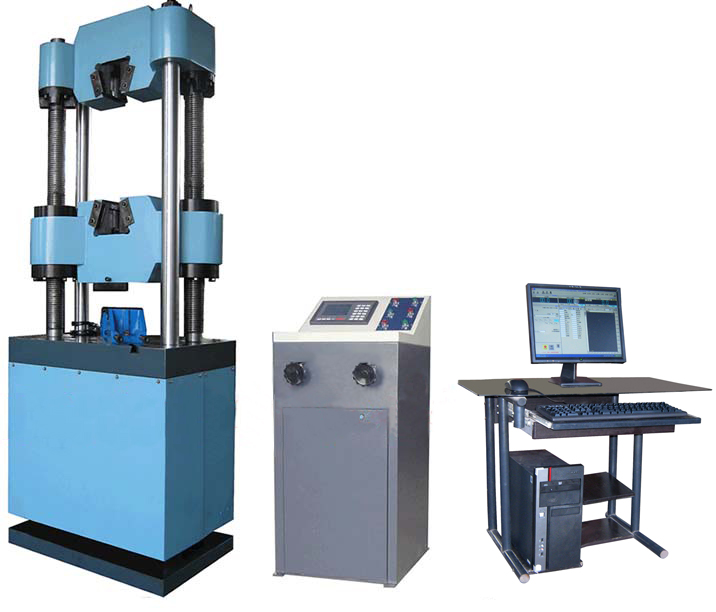

特点：WES－600S型微机双显液压万能试验机主机采用油缸下置式主机（与其他厂家的B型或D型主机结构一样），国内独家研制和开发出采用微机和液晶的双数显系统，每个单元都可以独立工作！其他厂家均采用单独电脑显示，没有液晶数显系统，这样避免了如果电脑出现问题，试验机无法工作的弊端！另如果您做的试验只是要求****力或抗拉强度，液晶数显系统就会快捷、方便的提供给您准确的试验数据，而无需再启动电脑浪费您宝贵的工作时间！
功能：主要用于金属、非金属的拉伸、压缩、弯曲等试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。
2 方案描述
2.1 主机
主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2.2 传动系统
下横梁升降电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整
2.3 液压系统
液压原理如图所示，为负载适应型进油节流调速系统，手动阀控制试验进程。
油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、送油阀，进入油缸。通过手动控制送油阀的开口大小，从而控制进入油缸的流量，满足加载的要求。试验完成后，打开回油阀卸荷并使油缸返回。
2.4 屏幕显示及软件系统
2.4.1具有试验力、力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能。操作简便、直观！
2.4.2可以按GB228-2002《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。软件中可供您选项的有150个国内和国际标准！在试验机允许的情况下，方便您给各种要求的客户（国内、国外）提供准备的数据和试验报告！体现您公司的试验实力和信誉
2.4.3测试原始记录值、报告值按标准GB228的要求修约。
2.4.4加荷速率可手动控制，可通过试验力-时间曲线显示。
2.4.5金属拉伸试验中可自动求取Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等参数，也可对Fel、Fm等进行人工认定，并据此打印结果。可根据要求打印不同内容的报告和曲线。
2.4.6可输出并打印力-应变，力-位移，力-时间3中不同形式的曲线。
2.5 安全保护装置
a） 当试验力超过每档****试验力的2%-5%时，过载保护，停机。
b）当活塞升起达到上极限位置时，行程保护，油泵电机停机。
2.6 附具
全套附具包括：拉伸附具，压缩附具。
2.7 其他
安装调试工具，密封件，使用说明书，合格证，装箱单等见随机技术文件。
3 主要性能技术指标
3.1 ****试验力： 600 kN；
3.2 试验力测量范围：12-600 kN；
3.3 试验力示值精度： ±1%；
3.4 活塞行程：不小于200 mm；
3.5 活塞****移动速度：50 mm/min；
3.6 位移测量分辨力：0.01 mm；
3.7 位移测量示值精度：±1%；
3.8 ****拉伸试验空间：不小于 550 mm(包括活塞行程)
3.9 ****压缩空间： 不小于 500 mm
3.10 扁试样夹持厚度： 0-30 mm
3.11 夹持宽度： 70mm
3.12 圆试样夹持直径：φ13-φ40 mm
3.13 压盘尺寸：φ120mm
3.14 夹紧方式：液压加紧（也可选用手动夹紧）
3.15 传感器： 油压传感器
4 系统配置清单
4.1 试验机主机 油缸下置式主机 1套
4.2 油源控制柜 采用低噪音高压柱塞泵 1套
4.3液晶数显放大器 专有技术生产 1套
4.4 压力传感器 1只
4.5 GB228-2002WindowsXP操作系统下中文版试验软件
（免费赠送150个国内或国际标准） 1套
4.6 PC机 联想品牌机 主流配置 1台
4.7打印机 HP A4喷墨打印机 1台
※本参数仅供参考，如有改动恕不另行通知，以公司产品实物为准。
