简介

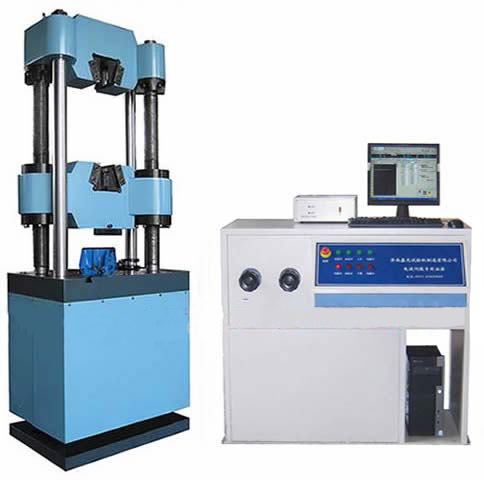

WES-1000W(同WAW-1000B)型微机控制电液式万能试验机主机采用油缸下置式主机，采用微机控制和显示功能！主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。
2 方案描述
2.1 主机
主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2.2 传动系统
下横梁升降电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整
2.4 控制系统
1）全数字控制系统，代表了控制系统发展的最高水平，实现了试验力、试样变形、活塞位移和试验进程的闭环控制,具有等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，全鼠标输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有****的灵活性。
2）可以按GB228-2002《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。试验过程能够模拟再现和试验数据的再分析。
3）基于WindowsXP操作系统的试验软件，全数字程控放大器保证调零、传感器标定全部由计算机自动进行，可对使用者实行分权限管理，具有多种图形显示窗口和单位换算功能。
试验数据以数据库化管理，可以进行网络数据库通讯和管理。
2.5 安全保护装置
a）当试验力超过每档****试验力的2%-5%时，过载保护，系统卸荷。
b）当活塞升起达到上极限位置时，行程保护，油泵电机停机。
2.6 附具
全套附具包括：拉伸附具，压缩附具，弯曲附具。
2.7 其他
安装调试工具，密封件，使用说明书，合格证，装箱单等见随机技术文件。
3主要性能技术指标
3.1 ****试验力： 1000 kN；
3.2 试验力测量范围：40-1000 kN；不分档或四档
3.3 试验力示值精度： ±1%；
测量分辨率为20万码（按国际标准****力除以分辨率得出的数应该是1、2或者是5；）
3.4 活塞行程：250 mm；
3.5 活塞****移动速度：50 mm/min；
3.6 位移测量分辨力：0.01 mm；
3.7 位移测量示值精度：±1%；
3.8 变形测量：标准配置标距50mm，****变形量25mm引伸计一只（符合GB/T12160的要求，1级精确度）；
3.9 ****拉伸试验空间：不小于 650 mm (包括活塞行程)
3.10 ****压缩空间： 不小于 550 mm
3.11 扁试样夹持厚度： 0-40 mm
3.12 夹持宽度： 125mm
3.13 圆试样夹持直径：φ13-φ60 mm
3.14 压盘尺寸：204×204 mm
3.15 夹紧方式：液压夹紧
3.16传感器：油压传感器
3.17主机外形尺寸：1100×960×2260 mm
3.18 整机外形尺寸：3020×900×2400 mm
4 系统配置清单
4.1 试验机主机 油缸下置式主机 1台
4.2 伺服控制专用油源 专有技术生产 1套
4.3 电液伺服阀（电气部分德国进口） 专利技术生产 1只
4.4双通道程控放大器 专有技术生产 1套
4.5 油压传感器 1只
4.6 引伸计 1只
4.7 PC机控制系统（包括通用控制软件和接口系统） 1套
4.8 PC机 联想商用品牌机 1台
4.9 打印机 惠普喷墨A4打印机 1台
※本参数仅供参考，如有改动恕不另行通知，以公司产品实物为准。
