TP 1540投影式刀具预调仪
商品描述：

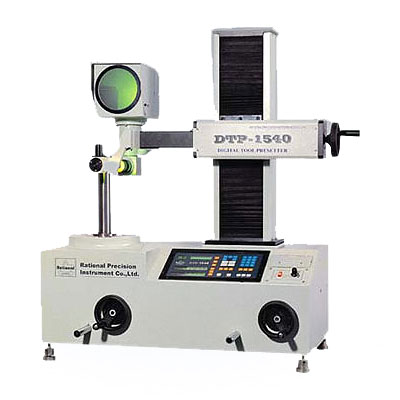

| DTP-1540投影式刀具预调仪 |
| 产品用途 |
| 本仪器是集光、机、电于一体的精密级刀具预调测量仪。主要适用于测量数控机床、加工中心和柔性制造单元上所使用的镗铣类刀具切削 刃的精确坐标位置，并能检查刀尖的角度、圆角及刃口情况。 |
| 技术规格参数 |
|
测量范围 |
直径（X向）：ø300mm
高度（Z向）：30-400mm |
|
数显解析度 |
X轴 0.5μm
Z轴 0.5μm |
|
示值误差（mm） |
径向±( 0.01—IT7/3)
轴向±( 0.015—IT7/2) |
|
主轴刀套标准锥度 |
7：24 |
|
圆锥柄号 |
标准配置 BT40
选 配 BT30 |
|
投影屏直径 |
Ø120mm |
|
物镜放大倍数量 |
20X |
|
仪器说明 |
透射灯 24V/20W |
|
电 源 |
AC 110V / 220V 50 / 60Hz |
|
外形尺寸(L*W*H) |
940X520X870（mm） |
|
仪器重量 |
90kg | |
|
