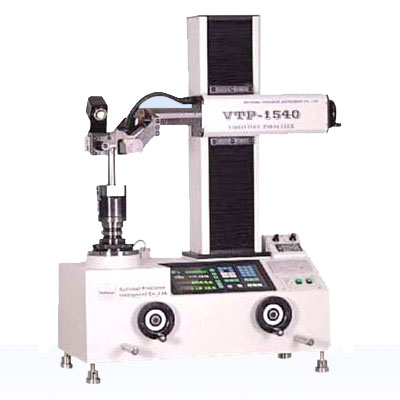

DTP 1540V影像刀具预调仪
- 商品描述：
|
DTP-1540V影像式刀具预调仪 |
| 产品用途 |
| 本仪器是集光、机、电于一体的精密级刀具预调测量仪，主要适用于测量数控机床、加工中心和柔性制造单元上所使用的镗铣类刀具切削刀的精确座标位置，并能检查刀尖的角度、圆角及刃口情况 |
| 技术规格参数 |
|
测量范围
|
直径（X向）：ø300mm
高度（Z向）：30-400mm |
|
数显解析度 |
X轴 0.5μm
Z轴 0.5μm |
|
主轴刀套标准锥度 |
7：24 |
|
圆锥柄号 |
标准配置 BT40
选 配 BT30 |
|
物镜放大倍率 |
0.5X |
|
视频总倍率 |
20X |
|
显示器 |
17寸彩色显示器 |
|
仪器照明 |
反射灯 24V/20W
透射灯LED亮度均可调 |
|
电 源 |
AC110V/220V 50 / 60Hz |
|
外形尺寸(L*W*H) |
780X480X930（mm） |
|
仪器重量 |
90kg | |
|
