DTP-A1540V影像式刀具预调仪

商品描述：



 刀具预调仪
 本仪器是集光、机、电与视频技术于一体的精密级刀具预调检测仪。主要适合用于测量数控铣床、加工中心和柔性制造单元上所使用的镗铣具切削刃的精确坐标位置，并能检查刀尖的角度。圆角及刃口的情况。
 DTP A系列仪器具有以下特点：
●      X、Z向均采用大理石基座
●      X、Z向均采用开放式光栅尺
●      使用快速拖动手炳并配合微调手轮操作，瞄准精确且效率高

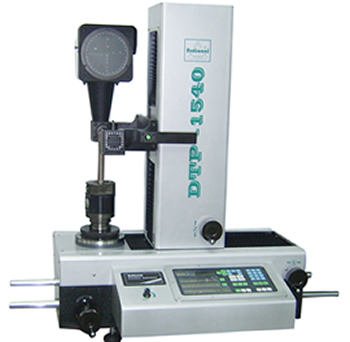

DTP-A1540投影式刀具调仪
技术规格参数
测量范围
直径（X向）：ø300mm
高度（Z向）：45mm-450mm
主轴
BT40（标配）BT30（选配）
影像系统
高解析度CCD摄象机
17´´LCD显示器
视频十字线瞄准
视频放大倍数
 物镜:0.5X
视频总放大倍数:20X
数显分辨率
0.5μm
示值误差
X向：±IT5/3(R150:6μm)
Z向：±IT5/2（H400：±13μm）
气源
供应气压：0.6MPa
电源
AC110/220V     50/60Hz
光源
轮廓光源：LED光源
表面光：24V20W卤素灯
外形尺寸(L*W*H)
1154*602*922（mm）
仪器净重
160 kg
