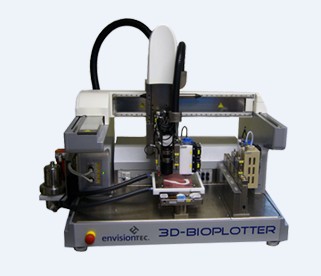

3D Bioplotter ™ 系统是一种可采用多种生物材料的快速成型设备，适用于从三维 CAD 模型和患者的CT扫描数据到实体3D生物支架转变的这一计算机辅助生物工程，其制作的生物支架具有符合设计要求的外在形式和开放的内在结构。
3D Bioplotter ™系统适合在生物材料要求的无菌环境下工作进行生物组织制造，例如，使用海藻悬浮细胞打印生物支架。相较于其他快速成型技术，3D Bioplotter™系统使用一种非常简单和直接的三维打印技术——3DF技术（Three-dimensionalfiber deposition，三维纤维沉积技术），由德国的材料研究中心发明和开发。
 |
特性-生物支架3D打印机3D Bioplotter| |
characteristics |
1、三轴定位系统
2、自动工具转换系统
3、线性滚珠轴承
4、含真空固定系统的加热底板
5、同一工作下，可使用五个打印头
6、耐高温打印头，可达250°
7、耐低温打印头，8°-50°
|
材料选择 | |
Material |
生物工程和药物控释都要求3D生物支架具备良好的外在和内在结构。目前在3D打印机中，3D-Bioplotter ™系统它制作生物支架所运用的材料范围最广，从聚合物熔体、软凝胶到硬陶瓷、金属。
1、骨骼再生：羟磷灰石（Hydroxyapatite）、钛（Titanium）、磷酸三钙碳（Tricalciumphosphate）
2、药物控释：聚已酸内酯（PCL）、聚乳酸（PLLA）、乳酸-羟基乙酸共聚物（PLGA）
3、软组织生物结构/器官打印：琼脂（Agar）、聚氨基葡萄糖（Chitosan）、藻朊酸盐（Alginate）、白明胶（Gelatine）、骨胶原（Collagen）、纤维素（Fibrin）
4、概念模型：聚氨基甲酸乙酯（Polyurethane）、硅酮（Silicone）
|
样品图片 | |
sample pictures |
|
规格-生物支架3D打印机3D Bioplotter | |
|
specifications |
| 产品型号 |
3D-Bioplotter™ |
| 打印精度（XYZ轴） |
0.001mm |
| 打印速度 |
0.1-150mm/秒 |
| 最大成型尺寸 |
150*150*140mm |
| 针传感器分辨率（Z轴） |
0.001mm |
| 分辨率（XY轴） |
每个像素0.009mm |
| 最小层厚 |
0.1mm（随材料不同而变化） |
| 设备尺寸 |
976x623x773mm |
| 设备重量 |
80KG |
| 所需气压 |
6–8bar，每分钟30升 |
| 电源 |
100–240VAC,10A,50/60Hz |
|
系统数据处理 | |
System Data Handling |
3D-Bioplotter™ 需与个人电脑工作站配合使用，来操作和监控系统。以发挥系统操作和监控功能。将CAD数据上传至电脑，通过Bioplotter™ 软件处理数据，然后将处理后的数据通过集成接口卡传输至3D-Bioplotter™，Bioplotter™ 软件将持续监控整个工作过程，直到整个工作流程完满结束为止。
