齿轮测量仪系列 |

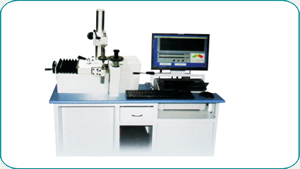

智能齿轮双面啮合综合测量仪 |
|
技术参数: |
仪器参数 |
JS10 |
JS20 |
JS30 |
可测齿轮模数 |
0.15~1.25mm |
0.5~6mm |
1~0mm |
可测齿轮****外径 |
100mm |
220mm |
350mm |
上下顶尖距离 |
10~120mm |
15~230mm |
20~350mm |
双啮中心距离 |
15~100mm |
50~200mm |
60~300mm |
智能处理软件系统,更可进一步分析齿轮的公共线:Wk、跨棒距M等参数,并可根据用户需求对中心距变动量△a分组分选,进行齿轮分组配对,大大提高了齿轮啮合质量。仪器可通过图形+界面直观显示,快速确定突出跳点大小及位置,进行在线检修,并能按照选定的精度等级智能的判断齿轮的质量情况 |
该系列量仪全面提升传统齿轮双面啮合仪的应用理念,整合齿轮质量控制过程中多种功能为一体,仪器可根据需求分别完成批量齿轮综合验收、统计分析、质量分档、在线齿轮检修及全面误差分析。 |
|
