| 齿轮测量仪系列 |

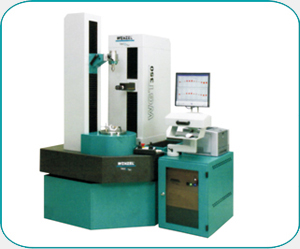

| 进口齿轮测量中心 |
| 德国温泽齿轮技术有限公司(WENZEL GearTec)成立于2003年，按年销售量位于世界齿轮技术领域第二位。拥有一批有几十年齿轮测量中心制造经验的成员，集成了世界顶尖齿轮测量和温泽测量机的技术，奠基于高精度品质。WENZEL GearTec的机器结合了高技术高品质和齿轮技术领域专业团队的丰富经验。齿轮测量中心可满足VDI/VDE2612/2613 Class 1 (一级)齿轮仪器的精度要求，只要告诉我们您的需要，我们就可为您提供全心的解决方案。 |
 |
| WGT的特点 |
 所有轴均为天然黑色花岗岩材料,保证了均匀的热稳定性 |
| 所有的轴包括转轴,都是气浮轴承,测量速度快,无磨损,精度寿命长,免维修 |
| 通用的雷尼绍测头,维修周期短,使用成本低 |
| 高精度,高测量效率 |
| 人体工程学设计,装卸工件十分方便 |
| 真正的基于WINDOWS操作系统,友好的人机对话界面 |
| 可选用下列测量任务的软件包 |
| 直/斜齿轮测量 花键测量 蜗杆/蜗轮测量 滚刀测量 |
| 插齿刀测量 剃齿刀测量 直齿锥齿轮测量 螺旋转子测量 |
| 准双曲面螺旋锥齿轮测量* 轴类连杆测量 |
| 升降曲线测量 未知轮廓曲线测量(径/轴向) |
| Wenzel Cm三维空间几何量测量 凸轮/凸轮轴测量 | |
|
技术参数
| 型号 |
WGT350 |
WGT500 |
WGT1000 |
| 工件外径min./max. |
5-350(400)mm |
5-500(600)mm |
5-1000(1200)mm |
| 齿宽 |
500(650)mm |
650(800)mm |
1000mm |
| 模数范围 |
0,5-15mm |
0,5-20mm |
(0,2)0,5-20mm |
| 螺旋角 |
＜90deg |
＜90deg |
＜90deg |
| 轴数 |
4 |
4 |
4 |
| 测量等级 |
acc.to VDI/VDE2612/2613groupI |
| 测量行程(X,Y,Z) |
390 220 500(600)mm |
590 320 650(800)mm |
1200 550 1000mm |
| 顶针中心距min./max. |
20/650(900)mm |
20/900mm |
50/1200mm |
| 工作台承载max. |
300daN |
500daN |
3000daN | |
|
