| 测高仪、投影仪 |

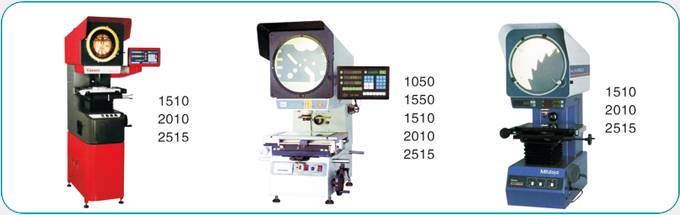

| 投影仪系列 |
 |
| 卧式投影仪 |
投影仪具有稳定可靠的机械结构和高精度的放大倍率。可将被测工件的轮廓、截面和表面形状准确的成像到投影屏上，最适于
刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。 |
 |
技术规格参数
| 工作台 |
工作台尺寸(mm) |
450×200 |
| X坐标行程(mm) |
250 |
| Z坐标行程(mm) |
150 |
| Y坐标行程(mm) |
100(调焦) |
| 摆动范围 |
±15° |
| X、Z轴数显分辨率 |
0.5μm |
| 坐标测量示值误差(μm) |
(L为被测长度，单位：mm)≤(4+L/25) |
| 外形尺寸 |
长×宽×高(mm) |
1215×646×1210 |
| 仪器重量 |
单位：Kg |
240 |
| 投影屏尺寸(mm) |
φ400 |
| 投影屏 |
投影屏旋转范围 |
0~360° |
| 旋转角度数显解析度 |
1＇或0.01° |
|
|
