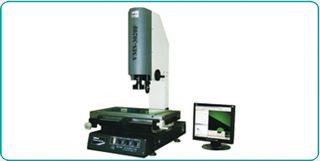

| 影像测量仪系列 |
| 影像测量仪系列 |
仪器具有多种处理、显示、输入、输出功能，特别是工件
摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采
用专门测量软件M2D可对测绘图形进行处理及输出。用户可根
据各自的需要选配打印机和不同的测量与瞄准系统。 |
 |
技术规格参数
| 仪器型号 |
VMS-1510G |
VMS2010G |
VMS-2515G |
VMS-3020G |
VMS-4030G |
| 工作台 |
金属台尺寸(mm) |
354×228 |
404×228 |
450×280 |
500×330 |
606×466 |
| 玻璃台尺寸(mm) |
210×160 |
260×160 |
306×196 |
350×280 |
450×350 |
| 运动行程(mm) |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
| 仪器重量(Kg) |
100 |
110 |
120 |
140 |
240 |
| 外形尺寸(长×宽×高)mm |
540×560×850 |
760×600×900 |
970×670×940 |
|
| Z轴升降行程：150mm |
工作距离：108mm |
| X、Y、Z数据解析度：0.5 μm |
X、Y坐标示值误差：≦(3+L/75)μm |
(L为被测长度，单位：mm) |
|
|
