影像测量仪、大工显系列 |

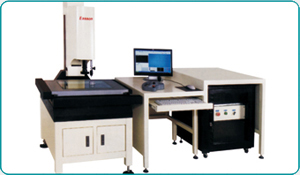

全自动影像测量仪 |
全自动光学影像测量仪是专为大批量重复检查而设计。具高速、高效能、操作简易、功能强大的特点,特别适用要求高效率、快速精确的大批量检测,是繁忙的质检线上不可缺少的重要设备。
SPARTAN全自动光学影像测量仪的软件具学习功能,用户只须以手动方式将工件测量一次,整个测量过程便会记录下来,作以后重复自动测量之用。用户不需要编写任何程序,操作过程绝对简单容易。 |
|
型号 |
SP-3020 |
SP-4030 |
SP-4030H |
SP6050 |
重复性 |
2um |
机台承重量 |
30Kg |
操作方式 |
全自动 |
机身重量 |
280Kg |
410Kg |
1700Kg |
测量分辨率 |
0.001mm |
X/Y/Z轴测量精度 |
(3+L/200)um |
(3+L/100)um |
(4+L/150)um |
传动系统 |
全闭环CNC控制 |
光源系统 |
USB控制四路上光源,直轴可调下光源 |
外形尺寸(长宽高) |
120×72×160cm |
70×90×150cm |
100×135×185cm |
(X/Y/Z)测量行程 |
300×200×200mm |
400×300×250mm |
600×500×300mm |
传动系统 |
步进马达 |
日本Panasonic松下伺服马达及放大器 |
精密测头(选配) |
英国Renishaw高精度接触式精密测头 |
镜头 |
超低变形,多段倍率远心光学设计镜头(Telecetric lens)(0.5×1.5×2.0×附加镜片) |
放大倍率 |
光学放大倍率0.7-45X,影像放大倍率20X-125X(配附加镜片可达到10X-250X) |
影像系统 |
Easson高解析度CCD影像头(1/2"SONY CCD Sensor)及支专用DSP |
|
|
