特点及应用范围:

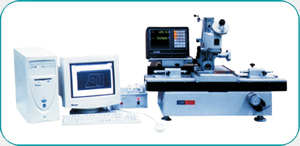

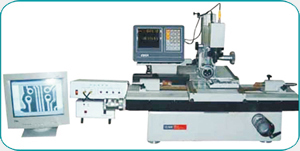

该万能工具显微镜,几乎包含了所有几何量检测的一切手
段,仪器功能全、精度高及操作简便、经久耐用,是精密机械
行业的常规装备,也是各级技术监督、计量检测部门的有效检
测依据,是科研、教学领域的得力助手。
广泛用于机械、仪表、电子、轻工等行业以及院校、研究
所、计量检定部门。检测各种形状复杂工件的 轮廓尺寸和表面
形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
|
X-Y坐标 |
测量范围 |
X-Y向:200×100毫米 |
|
分度值 |
数显读数:0.0005毫米 |
|
升降行程 |
120毫米 |
测角目镜 |
角度测量范围 |
360度 分度值:1分 |
光学分度头 |
测量范围 |
360度 分度值:1分 |
|
测头直径 |
φ3±0.1毫米 |
玻璃工作台 |
玻璃台面尺寸 |
215×130毫米 |
顶针架 |
****夹持直径 |
φ100毫米 |
高顶针架 |
****夹持直径 |
φ180毫米 |
|
****夹持长度 |
600毫米 |
物镜放大倍数 |
1× 3× 5× |
精准度 |
﹙1﹢L/100﹚μm |
外型尺寸 |
980×1020×640 |
|
