| 圆度、圆柱度仪系列 |

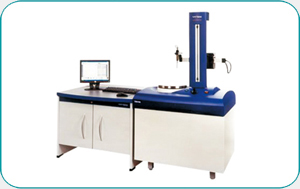

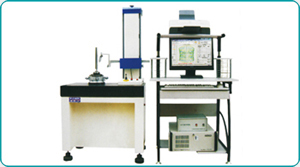

| 国产系列圆柱度仪 |
 |
| |
  |
| |
还可测圆度、波纹度、同轴度等参数 圆柱度测量报告 |
| |
主要功能 |
 |
可测各种规则、不规则的环形工件的圆度、圆柱度、直线度、
同心度、同轴度、平面度、垂直度、表面波纹度(Wc、Wp、
Wv、Wt、Wa、Wq)、频谱分析、波高分析、偏心、轴弯曲
度、间断表面测量、跳动量等。 |
|
| 主要特点 |
|
高精度的回转台采用空气静压轴承结构，精度高、不磨损、精度保持长久，仪器精度寿命长。 |
|
数据采集用德国HEIDENHAIN公司的进口精密圆光栅，准确度高，稳定性好。 |
|
具有强大的分析功能，如直线度、圆柱度、波纹度分析、波高分析、频谱分析等。 |
|
立柱垂直和水平运动采用进口电机驱动。 |
|
可选择多截面法和螺旋法进行工件检测。 |
|
计算机采用的是高质量，高可靠性的工控计算机。 |
|
主要参数：
| 产品型号 |
CA30L |
CA30H |
CA60L |
CA60H |
| 主轴径向误差(H＝到工作台检测高度） |
±(0.0125＋5H/10000)μm |
±(0.0125＋5H/10000)μm |
±(0.0125＋3H/10000)μm |
±(0.0125＋3H/10000)μm |
| 主轴轴向误差(X＝到主轴中心的距离） |
±（0.03＋6×/10000）μm |
±（0.03＋4×/10000）μm |
| 工作台有效直径、承载 |
φ150mm、承重20kg |
| 工作台调整范围 |
调偏心±2mm；调水平±1° |
| 最大测量直径 |
250mm（可扩展） |
| Z轴导轨移动直线度 |
1μm /100mm |
0.5μm /100mm |
0.35μm /100mm |
| 回转轴线与Z轴导轨平行度 |
2μm/300mm（母线基准） |
1.5μm 2μm/300mm（母线基准） |
| 最大测量高度 |
300mm(可扩展） |
|
 |
 |

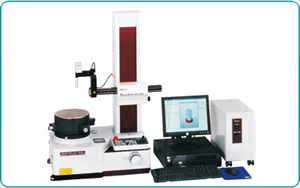

| 进口高精度系列圆度及圆柱仪 |
进口高精度系列圆度及圆柱仪 |
