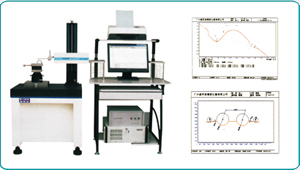

| 轮廓仪系列 |
| 国产系列轮廓仪 |
 |
| 主要功能 |
| 可测量各种精密机械零件的素线轮廓形状参数，角度处理(坐标角度与Y坐标的夹角，两直线夹角)、圆处理(圆弧半径，圆心到圆心距离，圆心到直线距离，交点到圆心的距离，直线到切点的距离)、点线处理(两直线交点，交点到直线距离，交点与交点距离，交点到圆心的距离)、直线度、凸度、对数曲线、槽深、槽宽、沟边距、倾斜度、垂直距离、水平距离等形状参数。 |
| 适用范围 |
| 可测量各种精密机械零部件的素线形状：如活塞、缸套、气门顶杆、轴承内外套圈、滚子、销轴、阀门、齿轮、油泵油嘴、液压件、气动件、纺机配件等参数：在汽车、摩托车、制冷行业，可测汽车、摩托车、压缩机的活塞、活塞销、齿轮、气门顶杆和精密零件的母线参数等;并可测量各种斜形零件的参数。 |
|
| 产品系列 |
MMD-100系列轮廓仪 |
MMD-220系列轮廓仪 |
| MMD-100A |
MMD-100B |
MMD-220 |
MMD-220A |
MMD-220B |
| X轴导轨移动直线度 |
0.4μm/60mm |
0.3μm/60mm |
0.4μm/100mm |
0.2μm/100mm |
| 示值误差1(L=X轴导轨移动距离) |
±(1.8+2L/100)μm |
±(1.5+1.5L/100)μm |
±(1.3+1.3L/100)μm |
±(1+L/100)μm |
| 示值误差2(H=Z轴方向测量高度) |
±(2+15H/100)μm |
±(1.2+13H/100)μm |
±(1+11H/100)μm |
±(0.8+10H/100)μm |
| 传感器 |
量程 |
4mm |
10mm |
4mm |
100mm |
| 分辨率/量程 |
1/4096 |
1/65536 |
1/4096 |
1/65536 |
| 光栅尺 |
分辨率 |
1μm |
0.6μm |
0.5μm |
0.3μm |
| 精度 |
±3μ/100mm |
±2μm/100mm |
±2μm/200mm |
|
| 产地 |
国产 |
进口 |
国产 |
进口 |
| 测量范围 |
X轴方向 |
100mm |
200mm |
| Z轴方向（工件****高度） |
使用标准配件：300mm（若测量部位为孔内部，孔径不小于26mm）；另有非标测杆可选 |
| 综合调整台调整范围 |
Y轴方向10mm，X轴水平可调±25度，Z轴回转可调360度（带微调装置） |
| 其他 |
主机尺寸 |
长×宽×高:750mm×470mm×1350mm |
|
|
